简介
智能网关是是智能控制系统中关键通信设备之一，实现多种系统模块接入控制系统、远程控制等功能。
技术参数
- 工作电压：DC12V
- 防护等级：IP30
- 工作温度：–20°～+70°
- 湿 度：≦90%RH
- 产品颜色：乳白色
- 外形尺寸：1068760mm
- 安装方式：导轨式安装

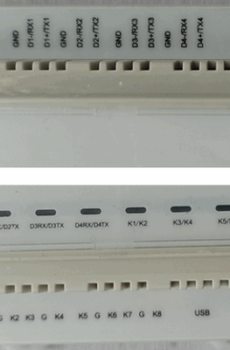

接线说明
线材要求：网线使用超五类线，电源线使用0.75多股铜芯线；
| 端子 | 说明 |
|---|---|
| 12V+/- | 12V电源输入 |
| Ethernet | 网口 |
| Dx-/RXx | 第x路485- |
| Dx+/TXx | 第x路485+ |
| S1 | 复位按键 |
| K1-K8/两两共地 | 开关量输入 |
| NO1/NO2 | 干接点输出 |
| U盘 | 通过U盘可将预先配置的文件导入到网关中，也可以通过U盘将网关中数据导出 |
注意：请仔细核对接线，确保接线正确之后再通电
指示灯状态对应说明
- 灯红色常亮代表电源正常；1灯绿色闪烁代表CPU工作状态指示；
- 3-6分别为1-8组RS485数据指示灯，3灯红色闪烁代表com1数据发生，3灯绿色闪烁代表com2数据发生，以此类推；
- 7-10代表开关量输入状态指示，如7灯红色闪烁代表K1状态变化，7灯绿色代表K2状态变化；
- 14代表两组开关量输出指示，如继电器1（NO1）动作红色灯亮，继电器2（NO2）动作绿色灯亮；
管理后台登录
打开浏览器，输入网关IP地址访问管理界面
不同版本默认IP地址不同，可能是：
- 192.168.1.100
- 192.168.0.100
- 192.168.31.30（太原项目）
浏览器弹出账号密码输入框，默认账号密码为admin admin
查看设备信息
查看设备软件版本等信息
可修改网关名称
内网网络配置
修改设备局域网IP地址，确保能连接外网

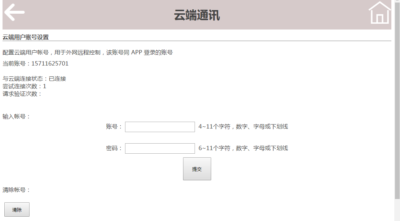

云端通讯配置
配置云端通讯账号，用于远程控制，账号与APP账号一致
注意：输入的是用户名，如果用户名和手机号不相同，不能输入手机号
输入账号/密码后点击提交，正常时显示”已连接“
通过清除按钮，可清除绑定的APP账号
通讯端口配置
根据所连外接设备选择所要对接的COM口类型
注：网关第一版COM2为调试口，暂时禁用
资源管理
查看和控制系统的设备

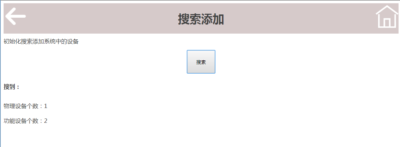

通过搜索添加设备到网关
一些设备，比如集控、窗帘等，可以通过搜索添加到网关
通过操作设备添加到网关
有些面板，无法通过搜索添加到网关，可以通过操作面板上按键添加到网关
比如 LX 系列面板，添加到网关之后，地址形如 FF000406，04为该面板的标识，06为面板上第6个按键
数据保存
可通过系统设置–数据管理中–存储配置保存数据

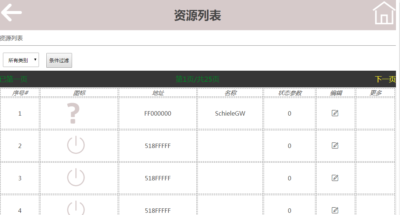

资源列表和操作
点击资源列表，可以查看网关里面存在的设备及情景列表
可以通过网页上显示的，上一页/下一页进行查看，或者通过页面底部进行页面跳转
内置输入输出：
网关内置8路开关量输入和2路继电器输出
场景配置
在APP中配置场景，然后下发到网关，网关资源列表中会显示配置的场景
手机APP通过选择 我的–高级设置–设备管理–添加设备，将网关保存的设备添加到手机APP中

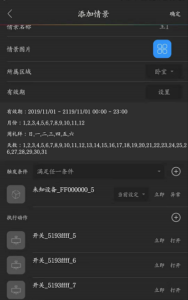

情景下发（举例）
手机APP通过选择 我的–高级设置–情景管理–添加情景按钮—-情景具体参数填写
将所有参数配置好后，点击 确定按钮，即可下发情景

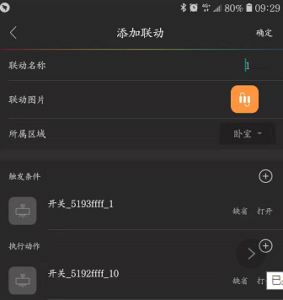

联动下发
手机APP通过选择我的–高级设置–联动管理–添加联动按钮—-联动具体参数填写
将所有参数配置好后，点击 确定按钮，即可下发联动
当所需要的所用情景联动编辑完下发到网关后，选择网关主界面的系统设置–数据管理–通过下拉按钮选择存储配置—–点击提交即可保存到网关中
数据管理
参照网页上的提示，进行数据相关操作
- 手动存储配置
- 清除情景 – 清除网关自带的已配置的情景资源
- 清除联动 – 清除网关自带的已配置的联动资源
- 清空资源列表 – 含添加到网关的设备、配置的情景/联动，不含网关内置的输入输出固定资源
- 重置网关 – 清空配置，含资源列表、端口配置、内网配置、云端配置、本机账号、备注名称等，需要用默认的IP地址重新访问
- 导出数据到U盘进行备份
- 从U盘导入已备份数据进行还原，也可以先导出，手动编辑，然后重新导入
其它系统设置
设备重启
点击设备重启按钮，网关自动重启
重启倒计时20S后，恢复到网关主界面
本机账号
根据需要修改管理后台登录账号和密码
高级信息
网关配置云端账号
网关可连接外网时直接配置
网关使用环境没有外网时网关配置账号
当网关可以正常连接外网时，可以直接在网关中配置服务器账号，有些时候，网关使用环境没有外网，为解决这种情况下不方便配置的问题，提供了无网配置的网页工具。
工具：
tools/gwite/serveruser.html
按照网页界面上说明操作
注意：这里访问的是 http 而不是 https
历史
- 20230608 完善升级的一些说明
- 20221111 将太原项目关于网关的一些说明转移出来
- 20220920 补充有些面板通过操作按键添加到网关；补充升级程序的信息
