功能简介
12路集中控制模块，用于电器设备开关的智能化控制，配备12路大功率开关输出，可用作灯光控制以及窗帘、空调、地暖、新风等设备的控制，支持局域网控制、远程控制、外接按键控制、语音控制等多种控制方式。
参数
- 工作电源：12VDC
- 自身功耗：待机功耗1W，峰值功耗24W，一般使用平均功耗7W
- 负载电源：220VAC 50HZ
- 负载功耗：12路大功率开关输出，每路最大可支持20A功率
- 工作温度：室温
- 以太网：100Mbps
- 外形尺寸：180x88x65
- 安装方式：导轨式安装
接线说明
新壳体
| 端子 | 说明 |
|---|---|
| 12V+ 12V- | 12V工作电压输入，两组 |
| Ethernet | 以太网RJ45有线接口 |
| L1A L1B ~ L12A L12B | 12路开关，LxA火线进，LxB火线出，12路分三组火线输入相连，L1A L2A L3A L4A 板子上相连，L5A L6A L7A L8A 板子上相连，L9A L10A L11A L12A 板子上相连，负载功率小时每组火线输入可以接一个 |
| CH1~CH12手动开关 | 位置在ON为开，位置在OFF为关（有的生产批次可能无手动开关） |
| DA DB | 通讯端口，用于级联4路灯光模块 |
| BTN | 设置按键 |
| LED | 多色指示灯 |
| K1 ~ K12 G | 外接按键输入，弱电信号，G为地，有的生产批次可能没有外接按键输入 |
| 无标识的三位端子 | 不接线 |

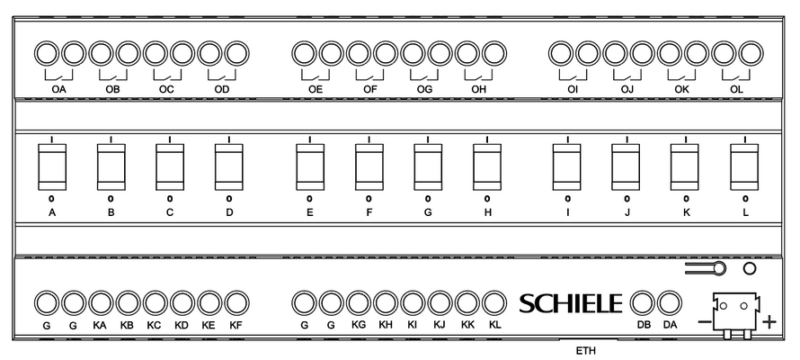

红黑端子的壳体
| 端子 | 说明 |
|---|---|
| 红黑端子 | 12V供电输入，红为正，黑为负，单股硬导线连接 |
| RJ45网口 | 以太网有线接口 |
| OA~OL | 12路开关输出，每路两个接线端子，一个输入一个输出，比如可以一个接火线，一个接电灯 |
| DA DB | 通讯端口，用于级联4路模块 |
| KA~KL，G | 外接控制按键输入，弱电信号，G为地 |
| 开关及手动开关 | 位置在上为开，位置在下为关 |
| 设置按键 | 指示灯旁边的按键为设置按键 |
| 无标识的三位端子 | 不接线 |
注：本设备不用接入强电零线
指示灯和设置按键
不按设置按键上电，进入常规模式：
- 上电指示灯白色
- 工作指示灯黄绿色呼吸灯闪烁
- 有信号时显示紫色，包括短按按键、长按按键、长按松开等
- 工作模式下短按程序可复位，相当于重新上电
- 工作模式下超长按可以重置数据，长按按键指示灯停止闪烁，待达到超长按时间指示灯变为紫色，松开按键即可恢复出厂设置
先断电，按住设置按键再通电，进入程序升级模式：
进入升级模式指示灯显示白色，升级模式同样从存储加载网络配置，可以ping设备IP；
如果指示灯显示紫色为异常
外接控制按键
外接按键可配置为默认类型或感应触发开关
- 默认类型自复式开关和自锁式开关下面事件时翻转短按松开长按按下长按松开
- 感应触发开关长按时候打开，配合倒计时关闭
访问管理界面

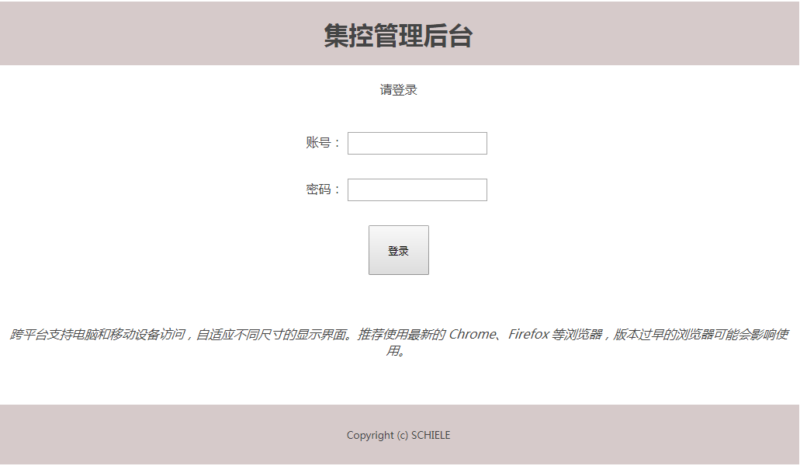

- 连接网络，通过浏览器访问网页管理界面
- 默认IP为 192.168.0.140，太原项目默认 192.168.31.40
- 账号密码 admin admin
设备信息
可查看设备版本等相关信息，通讯系统用户编号为0时表示外网通讯控制处于初始状态
设备操作
可对设备进行操作控制
可点击编辑按钮进入编辑界面，可编辑名称、设置倒计时关闭时间、外接按键类型等
网络配置
修改设备IP地址
更多配置
配置重置
可重置通讯系统用户编号、网络配置、用户账号等配置，按照界面选项操作
账号设置
修改管理界面登录账号

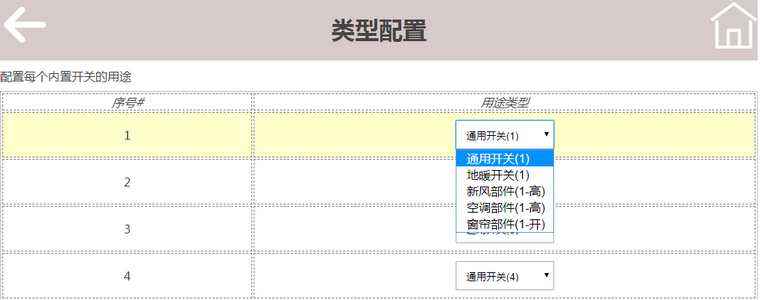

类型配置
配置作为空调、地暖、新风执行部件
窗帘行程学习
控制强电窗帘时学习行程
级联4路模块

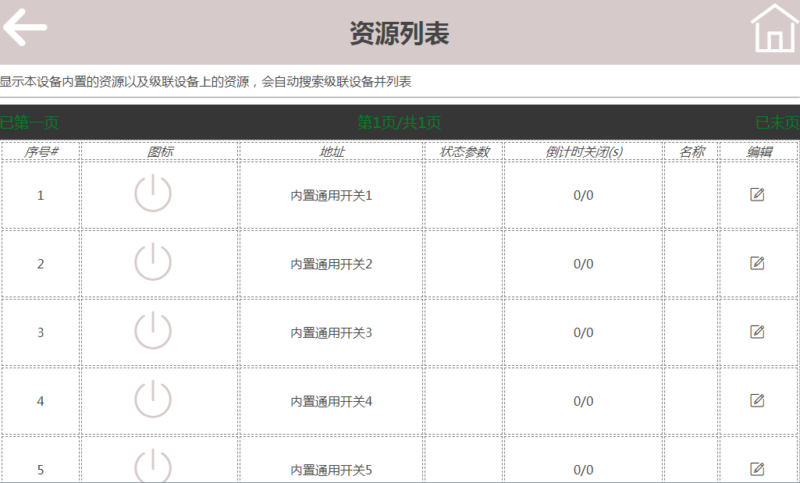

会自动搜索级联的4路模块，设备列表界面会显示并可控制
添加设备到系统
网关中搜索设备，可自动将设备上的开关添加到系统
高级信息
如需通过网络升级固件等高级信息，可咨询技术人员
历史
- 20230223 重新整理功能简介和参数
- 20220926 补充新壳体接线说明
